Elektrik Panoları

Elektrik panoları, modern hayatın vazgeçilmez bir parçası olan elektrik enerjisinin güvenli, düzenli ve kontrollü bir şekilde dağıtılmasını sağlayan kritik ekipmanlardır. Konutlardan endüstriyel tesislere, ofislerden altyapı projelerine kadar her alanda karşımıza çıkan bu sistemler, elektrik şebekesinin güvenli ve verimli çalışmasının temelini oluşturur.

Elektrik Panosu Nedir?

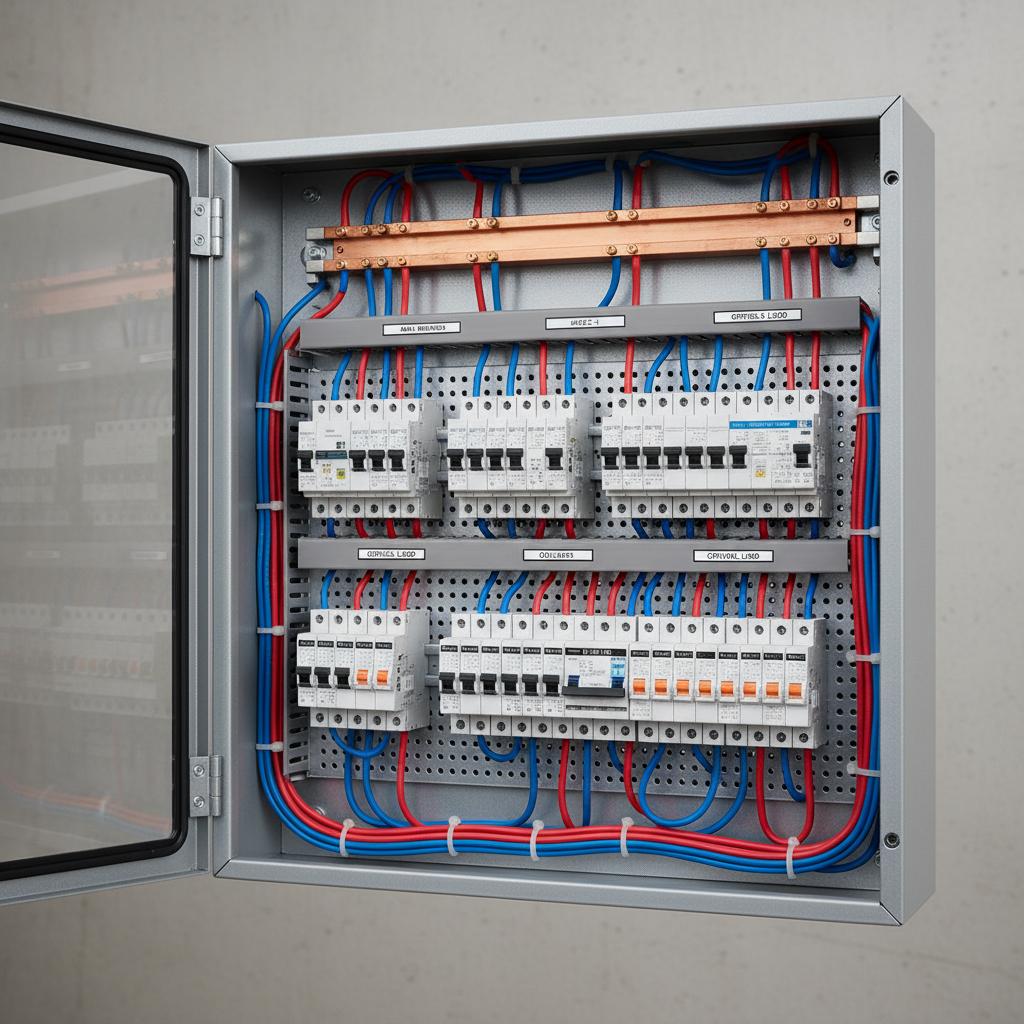

Elektrik panosu, elektrik enerjisinin bir noktadan diğerine aktarılması, dağıtılması ve korunması amacıyla kullanılan metal veya izole malzemeden yapılmış kapalı kutulardır. İçerisinde sigortalar, şalterler, aşırı akım koruma cihazları, baralar ve çeşitli ölçü ve kontrol ekipmanları barındırır.

Bu panolar, elektrik şebekesinde oluşabilecek aşırı yük, kısa devre, gerilim dalgalanmaları gibi arızalara karşı sistemi ve bağlı cihazları korur. Aynı zamanda bakım, onarım veya acil müdahale gerektiğinde devrelerin güvenli bir şekilde devre dışı bırakılmasını sağlar.

Elektrik Panolarının Temel Bileşenleri

Bir elektrik panosu aşağıdaki temel bileşenlerden oluşur:

• Gövde: Sac, paslanmaz çelik veya alüminyumdan üretilen dış kısım. IP koruma sınıfı ortama göre belirlenir.
• Baralar: Bakır veya alüminyumdan yapılmış, akımın ana dağıtım hatlarını oluşturan iletkenler.
• Sigortalar: Aşırı akım durumunda devreyi keserek koruma sağlayan cihazlar.
• Şalterler: Manuel veya otomatik devre açma/kapama işlevi gören anahtarlama elemanları.
• Kaçak Akım Rölesi: İzolasyon hatalarından kaynaklanan kaçak akımları algılayarak can güvenliğini sağlar.
• Kontaktörler ve Röleler: Uzaktan kontrol ve otomasyon işlevleri için kullanılan elektromekanik cihazlar.
• Ölçü Aletleri: Gerilim, akım, güç ve enerji ölçümü için kullanılan cihazlar.
• Topraklama Sistemi: Güvenlik için gerekli topraklama bağlantıları.

Elektrik Panosu Çeşitleri

Kullanım alanına, gerilim seviyesine ve fonksiyonlarına göre elektrik panoları çeşitli kategorilere ayrılır:

1. Gerilim Seviyesine Göre

Alçak Gerilim (AG) Panoları: 1000V AC ve altındaki gerilimlerde çalışan panolardır. Konut, ticari ve endüstriyel uygulamalarda yaygın olarak kullanılır.

Orta Gerilim (OG) Panoları: 1000V ile 36kV arasındaki gerilimlerde çalışan panolardır. Trafo merkezleri ve dağıtım hatlarında kullanılır.

2. Kullanım Alanına Göre

Dağıtım Panoları: Ana beslemeden alt devrelere enerji dağıtımını sağlar.

Kompanzasyon Panoları: Güç faktörü düzeltme amacıyla kullanılan kapasitör bankları için özel panolardır.

MCC Panoları: Motor kontrol merkezleri olarak bilinir, motorların kontrolü ve koruması için kullanılır.

Sayaç Panoları: Elektrik sayaçlarının monte edildiği ve ölçüm yapıldığı panolardır.

Aydınlatma Panoları: Bina veya tesis aydınlatma devrelerinin kontrolü için kullanılır.

3. Montaj Yerine Göre

Duvardan Tip Panolar: Duvara monte edilen, genellikle iç mekan kullanımına uygun panolardır.

Yerden Tip Panolar: Zemine monte edilen, genellikle daha büyük kapasiteli panolardır.

Piyano Tip Panolar: Kapı yapısı sayesinde içeriye tam erişim imkanı sunan panolardır.

"Kaliteli bir elektrik panosu, sadece enerji dağıtımı yapmaz; aynı zamanda can ve mal güvenliğini korur, sistem verimliliğini artırır."

IP Koruma Sınıfları Nedir?

Elektrik panolarının çevresel koşullara karşı koruma seviyesi IP (Ingress Protection) kodu ile belirtilir. Bu iki rakamlı kod, panonun katı cisimlere ve sıvılara karşı koruma seviyesini gösterir:

• IP20: İç mekan kullanımı için temel koruma. 12mm'den büyük katı cisimlere karşı koruma.
• IP54: Toz ve su sıçramasına karşı kısmi koruma. Yarı açık alanlarda kullanılabilir.
• IP65: Toza ve su jetlerine karşı tam koruma. Dış mekan kullanımı için ideal.
• IP66: Güçlü su jetlerine karşı koruma. Zorlu dış mekan koşulları için uygundur.
• IP67: Kısa süreli su batmasına karşı koruma.

Elektrik Panosu Seçiminde Dikkat Edilmesi Gerekenler

Doğru elektrik panosunu seçmek için aşağıdaki faktörler göz önünde bulundurulmalıdır:

• Yük Analizi: Toplam yük gücü ve akım değerleri hesaplanmalıdır.
• Gelecek Genişleme: Sistemin ileride genişleyebileceği düşünülerek yedek kapasite bırakılmalıdır.
• Montaj Yeri: İç mekan veya dış mekan kullanımına göre IP koruma sınıfı seçilmelidir.
• Kısa Devre Dayanımı: Sistemin kısa devre akımı hesaplanarak uygu kesici seçilmelidir.
• Sertifikalar: TEDAŞ onayı, CE işareti gibi belgeler kontrol edilmelidir.
• Form Yapısı: İç yapı düzeni (Form 1, 2, 3, 4) gereksinimlere göre belirlenmelidir.
• Çevre Sıcaklığı: Panonun çalışacağı sıcaklık aralığı dikkate alınmalıdır.

Elektrik Panolarında Güvenlik Standartları

Elektrik panoları, uluslararası ve ulusal standartlara uygun olarak üretilmelidir:

• TS EN 61439: Alçak gerilim anahtarlama ve kontrol gear standartları
• TS EN 62271: Yüksek gerilim anahtarlama ve kontrol gear standartları
• TEDAŞ Tip Test Onayı: Türkiye'de elektrik dağıtım şebekelerinde kullanım için zorunlu
• CE İşareti: Avrupa Birliği güvenlik standartlarına uygunluk
• ISO 9001: Kalite yönetim sistemi belgesi

Elektrik Panosu Bakımı ve Periyodik Kontroller

Elektrik panolarının güvenli ve verimli çalışması için düzenli bakım şarttır:

• Görsel Kontrol: Bağlantıların gevşekliği, yanık izleri, paslanma kontrolü
• Temizlik: Toz ve kir birikintilerinin temizlenmesi
• Sıkma Kontrolü: Tüm bağlantı noktalarının tork değerlerine göre sıkılması
• Termal Görüntüleme: Aşırı ısınan noktaların tespiti
• Ölçüm ve Testler: İzolasyon direnci, topraklama ölçümleri
• Koruma Cihazları Testi: Sigorta ve şalterlerin fonksiyon testleri

Uğurcan Elektrik Pano Çözümleri

Uğurcan Elektrik Pano olarak, 20 yılı aşkın süredir elektrik panosu sektöründe faaliyet göstermekteyiz. Üretimlerimizde en son teknolojiyi ve en yüksek kalite standartlarını kullanıyoruz:

• TEDAŞ tip test onaylı ve CE işaretli ürünler
• IP20'dan IP66'ya kadar koruma sınıfı seçenekleri
• Paslanmaz çelik ve DKP sac gövde seçenekleri
• Projeye özel tasarım ve boyutlandırma
• Schneider, Siemens, ABB gibi dünya markaları komponent kullanımı
• 7/24 teknik destek ve servis hizmeti

Konut, ticari ve endüstriyel projeleriniz için elektrik panosu çözümlerimiz hakkında detaylı bilgi almak ve fiyat teklifi almak için bizimle iletişime geçebilirsiniz.
