Kompanzasyon Sistemleri

Elektrik enerjisi, modern endüstrinin ve yaşamın temel yapı taşlarından biridir. Ancak bu enerjinin verimli kullanılması, sadece üretim kadar önemlidir. İşte tam bu noktada kompanzasyon sistemleri devreye girer. Kompanzasyon, elektrik şebekesindeki reaktif güçü telafi ederek aktif güç oranını artıran, böylece enerji verimliliğini yükselten ve maliyetleri düşüren kritik bir süreçtir.

Kompanzasyon Nedir?

Kompanzasyon veya güç faktörü düzeltme, elektrik sistemlerindeki reaktif güç tüketimini dengelemek amacıyla kapasitörler kullanılarak yapılan işlemdir. Endüstriyel tesislerde kullanılan motorlar, transformatörler ve floresan lambalar gibi manyetik alan oluşturan cihazlar, çalışmak için reaktif güç (kVAr) tüketir. Bu durum, sistemdeki toplam güçün bir kısmının verimsiz kullanılmasına neden olur.

Kompanzasyon sistemi, bu reaktif gücü telafi ederek güç faktörünü ideal değere (0,95-1,00) yaklaştırır. Böylece:

• Elektrik faturalarında indirim sağlanır
• Trafo ve kablo kapasitesi artırılır
• Gerilim düşümleri azaltılır
• Enerji kayıpları minimize edilir
• Sistem verimliliği yükseltilir

Güç Faktörü Nedir ve Neden Önemlidir?

Güç faktörü (cos φ), elektrik sistemindeki aktif gücün (kW) görünür güce (kVA) oranını ifade eder. Matematiksel olarak:

Güç faktörü 0 ile 1 arasında bir değer alır. İdeal durumda bu değer 1'e (veya %100'e) yakın olmalıdır. Düşük güç faktörü şu sorunlara yol açar:

• Yüksek reaktif enerji bedeli: Dağıtım şirketleri düşük güç faktörü için ceza uygular
• Artmış akım: Daha yüksek akım, daha büyük kablo ve ekipman gereksinimi
• Gerilim düşümü: Yüksek akım hatlarda gerilim düşümüne neden olur
• Trafo aşırı yüklenmesi: Reaktif güç trafo kapasitesini işgal eder
• Artmış enerji kayıpları: I²R kayıpları artar

"Her 0,01'lik güç faktörü iyileştirmesi, yıllık elektrik maliyetlerinde önemli tasarruf sağlar. Kompanzasyon yatırımı, kısa sürede kendini amorti eder."

Kompanzasyon Sisteminin Bileşenleri

Bir kompanzasyon sistemi aşağıdaki temel bileşenlerden oluşur:

1. Kapasitörler (Kondansatörler)

Kompanzasyonun temel elemanıdır. Reaktif güç üreterek sisteme kVAr sağlar. Üç fazlı veya tek fazlı olarak üretilirler. Standart güç değerleri: 2,5 kVar, 5 kVar, 10 kVar, 12,5 kVar, 20 kVar, 25 kVar.

2. Kontaktörler

Kapasitör gruplarının devreye alınması ve devre dışı bırakılması için kullanılan elektromekanik anahtarlardır. Özel kapasitör kontaktörleri, aşırı akım ve gerilim yükselmelerine karşı koruma sağlar.

3. Regülatör (Kontrol Rölesi)

Sistemin güç faktörünü sürekli ölçen ve hesaplanan reaktif güç değerine göre kapasitör gruplarını otomatik olarak devreye alıp devre dışı bırakan akıllı cihazdır. 6, 12 veya 18 kademeli modeller mevcuttur.

4. Sigortalar ve Şalterler

Kapasitör ve kontaktörlerin aşırı akım ve kısa devre koruması için kullanılır. Her kademe için ayrı sigorta korunması sağlanmalıdır.

5. Reaktörler (Harmonik Filtreler)

Harmonikli ortamlarda kapasitörlerin korunması için seri bağlanan endüktans elemanlarıdır. 7% ve 14% reaktans değerleri yaygın olarak kullanılır.

6. Termik Sensörler

Kapasitörlerin aşırı ısınmasını algılayarak sistemi devre dışı bırakan güvenlik elemanlarıdır.

Kompanzasyon Çeşitleri

Merkezi Kompanzasyon

Tesisin ana dağıtım panosunda kurulan sistemdir. Tüm tesisin reaktif güç ihtiyacı tek noktadan karşılanır. Avantajları:

• Daha ekonomik çözüm
• Kolay bakım ve kontrol
• Tek regülatör ile tüm sistem yönetimi

Grup Kompanzasyonu

Büyük yüklerin (motor grupları, fırınlar vb.) bulunduğu bölgelere yerleştirilen kompanzasyon sistemidir. Avantajları:

• Daha hassas güç faktörü kontrolü
• Kablo kayıplarının azaltılması
• Yerel yük değişimlerine hızlı cevap

Bireysel (Statik) Kompanzasyon

Büyük güçlü motorların hemen yanına yerleştirilen sabit kapasitör gruplarıdır. Özellikle sürekli çalışan motorlar için idealdir.

Kompanzasyon Paneli Nasıl Çalışır?

Kompanzasyon sistemi şu şekilde çalışır:

1. Ölçüm: Regülatör, sistemin güç faktörünü ve reaktif güç tüketimini sürekli ölçer
2. Hesaplama: Gerekli kVAr değeri hesaplanır
3. Karar: Hangi kapasitör grubunun devreye gireceği veya çıkacağı belirlenir
4. Anahtarlama: Kontaktörler aracılığıyla kapasitörler devreye alınır veya devre dışı bırakılır
5. Denetim: Sistem hedef güç faktörüne ulaşana kadar süreç devam eder

Kompanzasyon Hesaplaması

Gerekli kVAr değeri şu formülle hesaplanır:

Burada:

• Qc: Gerekli kVAr değeri
• P: Aktif güç (kW)
• tan φ₁: Mevcut güç faktörünün tanjantı
• tan φ₂: Hedef güç faktörünün tanjantı

Örnek: 100 kW gücünde, güç faktörü 0,70 olan bir sistemi 0,95'e çıkarmak için:

• tan φ₁ (0,70) = 1,02
• tan φ₂ (0,95) = 0,33
• Qc = 100 × (1,02 - 0,33) = 69 kVar

Kompanzasyonda Dikkat Edilmesi Gerekenler

Harmonik Problemleri

Modern tesislerde VFD (değişken hızlı sürücüler), UPS, bilgisayarlar gibi cihazlar harmonikler oluşturur. Bu harmonikler:

• Kapasitörlerin aşırı ısınmasına neden olur
• Kapasitör ömrünü kısaltır
• Sistemde rezonans riski oluşturur

Çözüm: Harmonik filtre reaktörleri kullanılmalı veya aktif filtreler tercih edilmelidir.

Geçiş Akımları

Kapasitör devreye girerken yüksek geçiş akımları oluşur. Bu durum:

• Kontaktörlerin erken aşınmasına neden olur
• Gerilim dalgalanmaları oluşturur

Çözüm: Özel kapasitör kontaktörleri veya geçiş dirençleri kullanılmalıdır.

Sıcaklık ve İzolasyon

Kapasitörler sıcaklığa duyarlıdır. Her 7-8°C sıcaklık artışı, ömrü yarıya indirir. İzolasyon direnci düzenli ölçülmelidir.

Kompanzasyonun Faydaları

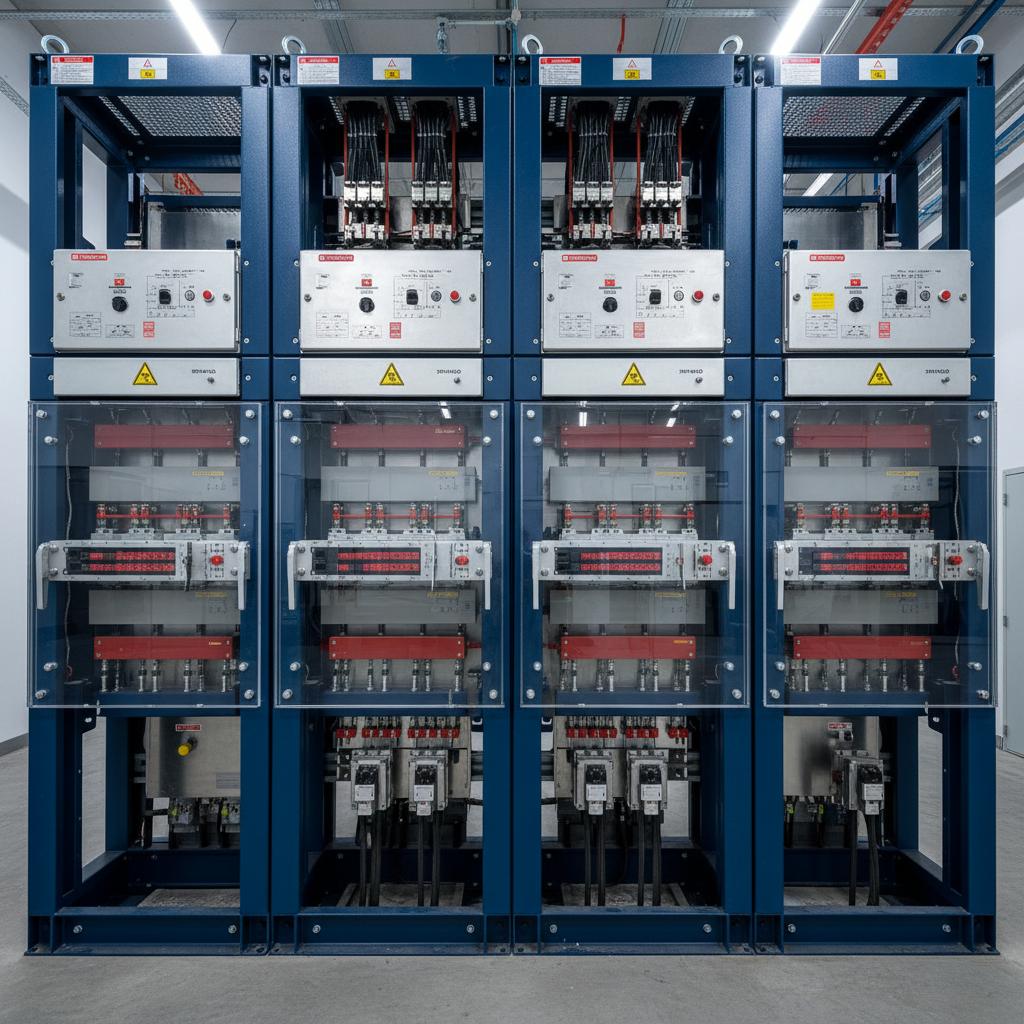

Uğurcan Elektrik Pano Kompanzasyon Çözümleri

Uğurcan Elektrik Pano olarak, her ölçekte tesis için kompanzasyon panoları üretmekteyiz:

• TEDAŞ tip test onaylı ve CE işaretli panolar
• 25 kVar'dan 1000 kVar'a kadar çözümler
• 6, 12 ve 18 kademeli regülatör seçenekleri
• Harmonik filtre reaktörü entegrasyonu
• IP20, IP54 ve IP65 koruma sınıfı seçenekleri
• Projeye özel tasarım ve boyutlandırma
• Schneider, EPCOS, ICAR gibi dünya markası komponentler

Ücretsiz keşif ve hesaplama hizmetimizle, tesisiniz için en uygun kompanzasyon çözümünü belirliyoruz. Bize ulaşın, elektrik faturanızda %15-30 arası tasarruf sağlayın.
